基本尺寸 Dimensions | 产品型号及特性 Product Number | ||||||||||
锁片类别 cam tpyes |
H1 | H2 | L | 无光黑 Black powder coated | 镀沙铬 gray chrome plating | ||||||
K0100锁芯 K0100 insert |
K751锁芯 K751 insert |
十字槽芯 Tool-secured |
无锁芯 w/o key |
K0100锁芯 K0100 insert |
K751锁芯 K751 insert |
十字槽芯 Tool-secured |
无锁芯 w/o key |
||||
拉杆平片 Height=0 |

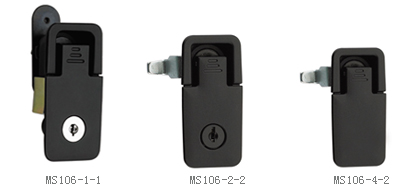

31~41 | 30 | MS106-1-1.3 | MS106-2-1.3 | MS106-3-1.3 | MS106-4-1.3 | MS106-1-1.2 | MS106-2-1.2 | MS106-3-1.2 | MS106-4-1.2 | |
折高5片 Height=5 |
26~36 | 36~46 | 34.5 | MS106-1-2.3 | MS106-2-2.3 | MS106-3-2.3 | MS106-4-2.3 | MS106-1-2.2 | MS106-2-2.2 | MS106-3-2.2 | MS106-4-2.2 |
折高15片 Height=15 |
16~26 | 46~56 | 34.5 | MS106-1-3.3 | MS106-2-3.3 | MS106-3-3.3 | MS106-4-3.3 | MS106-1-3.2 | MS106-2-3.2 | MS106-3-3.2 | MS106-4-3.2 |
折高25片 Height=25 |
6~16 | 56~66 | 34.5 | MS106-1-4.3 | MS106-2-4.3 | MS106-3-4.3 | MS106-4-4.3 | MS106-1-4.2 | MS106-2-4.2 | MS106-3-4.2 | MS106-4-4.2 |
